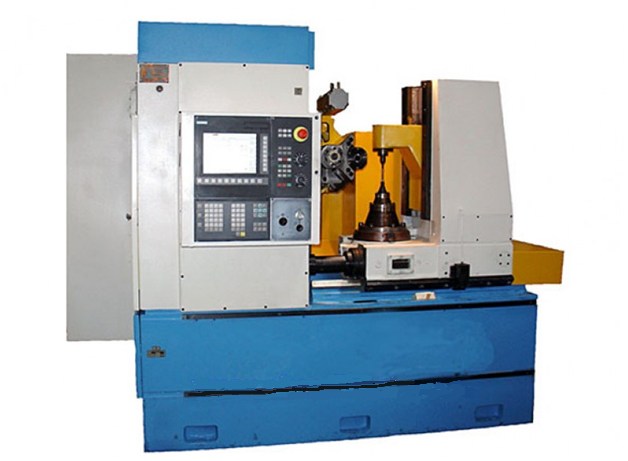

Зубофрезерные станки применяют для нарезания цилиндрических колес, у которых есть винтовые или прямые зубья. С помощью таких станков изготавливают колеса внешнего зацепления различными видами модульных фрез (дисковыми, пальцевыми, червяными). Зубофрезерные станки позволяют нарезать червячные колеса с помощью червяных фрез, но для этого их необходимо дооснастить радиальным или тангенциальным ходовыми винтами для передвижения инструмента по заготовке. Универсальное зубофрезерное оборудование имеет три винта (вертикальный, радиальный и тангенциальный). Форма зубьев в станках образуется за счет метода касания, а профиль зубьев – метода копирования или метода обката.

Зубофрезерные станки недорого

Станки, использующие фасонные дисковые или пальцевые фрезы для нарезания колес методом качания или методом копирования в сечении, имеют простую структуру и состоят из двух групп. Более сложная структура характерна для станков, которыми пользуются при нарезании червяными фрезами, применяя метод обката.

В структуре такие станки состоят из двух или трех формообразующих групп, но при этом отсутствует отдельная группа деления. Чтобы получить профиль зуба применяют достаточно сложное движение инструмента. Чтобы выточить форму прямого зуба по всей его длине, при фрезеровании применяется прямое движение, а для винтового зуба применяют диагональное движение. На сегодня развито производство шести видов зубофрезерных станков, которые позволяют фрезеровать цилиндрические колеса:

• Станки, которые используют в часовой промышленности для достижения точного приборостроения, позволяют обрабатывать небольшие колеса диаметром 25-80 мм;
• Универсальные зубофрезерные станки позволяют обрабатывать колеса диаметром до 1,25 метра;
• Станки с повышенной жесткостью и обеспечивающие высокую производительность, позволяют обрабатывать детали в крупносерийном и серийном производстве с диаметром до 500 мм;
• Станки, позволяющие горизонтально расположить ось детали, осуществляющие фрезерование зубьев колес вместе с валом, параметры для работы: диаметр колеса составляет до 1250 мм, длина вала составляет 3600 мм;
• Станки универсальные, обладающие повышенной точностью.

Предпочтение отдают зубофрезерным станкам с перемещающимся вертикально суппортом. Такие станки находят применение при нарезании цилиндрических прямозубых, червячных, косозубых колес. Такие станки позволяют обрабатывать колеса с радиальным или осевым врезанием, с попутной или встречной, с диагональной или осевой подачами, с двухпроходным циклом, который характеризуется автоматическим врезанием.

Универсальные зубофрезерные станки – дорогостоящее, качественное, но часто не производительное оборудование, но без их применения невозможно представить производство аппаратуры или оборудования, в состав которой входят цилиндрически колеса с разнообразными типами зубьев.
